根據數據顯示，截止到2011年底，我國尾礦噸存量120億噸，在2011年當年產生尾礦15.81億噸，其中鐵尾礦8.06億噸。而到了2016年，近5年來，我國尾礦年排放量高達15億噸以上。截止到16年，我國尾礦和廢石累計堆存量已接近600億噸，其中廢石堆存438億噸，75%為煤矸石和鐵銅開采產生的廢石;尾礦堆存145億噸，83%為鐵礦，銅礦，金礦開采所成型的尾礦，綜合利用潛力巨大。目前我國尾礦的綜合利用主要集中在以下幾個方面：從尾礦中回收有價元素，用尾礦填充采孔區，用尾礦制作建筑材料或微晶玻璃及將尾礦用作土壤改良劑等。其中利用尾礦生產加氣磚設備也是近些年非常熱門的投資項目。

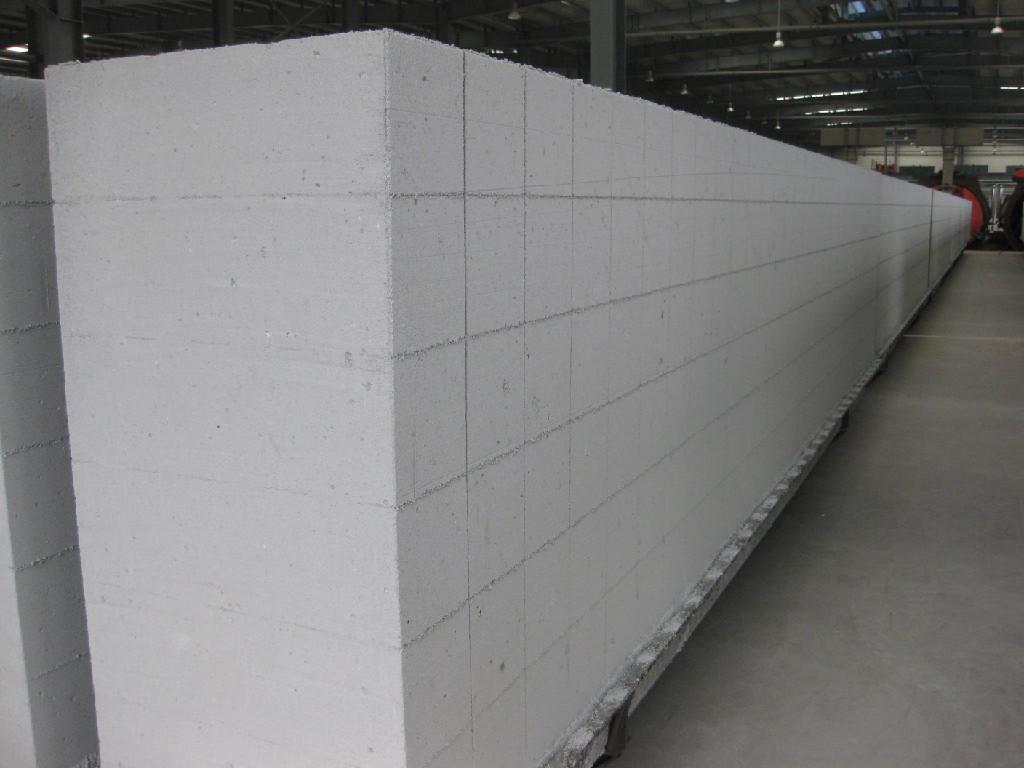

　　鐵尾礦與加氣磚設備生產：

　　1. 鐵尾礦，加氣磚設備所用原材料來源廣泛，且適應性非常強。這里使用的是一種粒度較粗，+0.08 mm占90.4%，密度為2.67 kg/m3。該鐵尾礦中二氧化硅的含量高達72.6%，屬于高硅性尾礦。主要成分有石英，斜長石，綠泥石，鐵陽氣石和磁鐵礦。

　　2. 石灰，其消解時間為15min,消解溫度為65攝氏度，有效氧化鈣大于60%,0.08mm方孔篩篩余量為12%-15。

　　3. 水泥，采用42.5普通硅酸鹽水泥。

　　4. 脫硫石膏，其0.08mm方孔篩篩余量16%。

　　5. 發氣劑：其活性AL含量≥90%,0.08mm方孔篩篩余量≤3.0%，發氣率≥80%,發氣時間≤20分鐘，親水性≤20s。

　　加氣磚設備原材料要求較低，所以大多數尾礦都可以用來作為原材料，詳情請登錄http://www.gasruitagroup.com。
